درک صحیح این کدها برای تکنسینها و کاربران، مرز باریک میان یک تعمیر اصولی و کمهزینه با تعویض قطعات گرانقیمت و بیهوده است. در این مقاله مرجع، ما قصد داریم تمامی ارورهای یخچال ال جی را با رویکردی مهندسی بررسی کنیم. هدف ما ارائه دانشی است که به شما کمک کند تا نه تنها معنی خطا را بدانید، بلکه چرایی بروز آن و روش تست قطعه معیوب را نیز بیاموزید. این مستند فنی توسط تیم مهندسی صدرا سرویس تدوین شده است تا به عنوان یک استاندارد آموزشی مورد استفاده قرار گیرد.
یخچال فریزرهای ال جی (LG)، به ویژه مدلهای ساید بای ساید (Side by Side) و درب فرانسوی (French Door)، از پیشرفتهترین الگوریتمهای کنترلی در صنعت لوازم خانگی بهره میبرند. قلب تپنده این دستگاهها، برد الکترونیکی اصلی (Main PCB) است که با استفاده از شبکه وسیعی از سنسورهای حرارتی (NTC Thermistors)، سنسورهای اثر هال (Hall Effect Sensors) در موتورهای فن و سیستمهای فیدبک جریان، وضعیت عملکرد دستگاه را به صورت میلیثانیهای پایش میکند.
مکانیسم تشخیص خطا در بردهای ال جی
برای درک عمیق ارورهای یخچال ال جی، باید بدانیم برد چگونه خطا را میبیند. به عنوان مثال، در مورد سنسورهای دما، برد ولتاژ ۵ ولت DC را ارسال میکند و افت ولتاژ ناشی از مقاومت سنسور را اندازهگیری میکند.
-
مدار باز (Open Circuit): اگر سوکت قطع باشد، مقاومت بینهایت شده و ارور سنسور ظاهر میشود.
-
اتصال کوتاه (Short Circuit): اگر سنسور بسوزد و مقاومت صفر شود، ارور متفاوتی ثبت میگردد.
-
فیدبک فن: فنهای ال جی دارای سه سیم (ولتاژ، زمین و فیدبک) هستند. اگر برد ولتاژ را بفرستد اما پالسی از سیم فیدبک دریافت نکند، متوجه گیرپاژ فن میشود.
کد های خطای یخچال الجی (Er FF, Er IF, Er CF)
سیستم گردش هوا در یخچالهای ال جی نقش حیاتی در توزیع برودت و خنکسازی کندانسور دارد. خرابی در این بخش معمولاً با کدهایی که حاوی حرف F (Fan) هستند نمایش داده میشود.همچنین شما عزیزان میتوانید جهت داشتن هرگونه سوال در مورد یخچال ال جی با نمایندگی ال جی در اسلامشهر همراه باشید.
۱. ارور Er FF (Freezer Fan Error)
این کد یکی از رایجترین کد خطاهای یخچال ال جی است و به خرابی فن اواپراتور فریزر اشاره دارد.
-
تحلیل فنی: فن فریزر وظیفه گردش هوای سرد از روی کویلهای اواپراتور به داخل کابین را دارد. اگر یخزدگی شدید باعث گیر کردن پروانه شود یا موتور فن DC بسوزد، برد سیگنال چرخشی را دریافت نمیکند.
-
روش تست با مولتیمتر: فنهای ال جی معمولاً با ولتاژ ۱۲ تا ۱۴ ولت DC کار میکنند. سوکت فن را پیدا کنید. در حالت روشن بودن دستگاه، ولتاژ بین سیم قرمز و مشکی باید حدود ۱۲ ولت باشد.
۲. ارور Er IF (Ice Maker Fan Error)
این ارور مربوط به فن مخصوص یخساز است که هوای بسیار سرد را به محفظه تولید یخ میدمد.
-
علت بروز: یخ زدن مسیر کانال هوا یا سوختن موتور فن BLDC یخساز. اگر یخساز کار نمیکند و این ارور را میبینید، احتمالاً یخزدگی (Frosing) مانع چرخش فن شده است.
۳. ارور Er CF (Condenser Fan Error)
فن کندانسور در پشت دستگاه و کنار کمپرسور قرار دارد تا گاز داغ را خنک کند.
-
اهمیت: خرابی این فن باعث داغ شدن شدید بدنه یخچال و کاهش راندمان سرمایش میشود و اگر رفع نشود، منجر به سوختن کمپرسور خواهد شد.
ارورهای سیستم دیفراست و هیتر (Er dH)
سیستم نوفراست (No-Frost) برای جلوگیری از برفک زدن، در فواصل زمانی مشخص المنت را روشن میکند. اختلال در این سیکل منجر به ارور dH میشود.
۴. ارور Er dH (Defrost Heater Error)
این کد نشان میدهد که سنسور اواپراتور پس از گذشت زمان معین (مثلاً ۶۰ دقیقه) از شروع عملیات دیفراست، هنوز افزایش دمای کافی را حس نکرده است.
-
علت فنی:
-
سوختن المنت (Heater): المنت شیشهای یا فلزی قطع شده است.
-
سوختن ترموفیوز (Thermal Fuse): فیوز حرارتی که برای ایمنی سری شده است، مدار را قطع کرده.
-
خرابی برد: رله مربوط به هیتر روی برد اصلی عمل نمیکند.
-
-
روش تست: سوکت المنت و ترموفیوز را جدا کنید. مقاومت دو سر مجموعه را اندازه بگیرید.
ارورهای سنسور دما (Er rS, Er dS, Er FS)
سنسورهای ال جی از نوع NTC هستند (با افزایش دما، مقاومت کم میشود). خرابی این سنسورها باعث اختلال در عملکرد اتوماتیک کمپرسور میشود.
۵. ارور Er FS (Freezer Sensor)
نشاندهنده خرابی یا قطعی سنسور دمای محیطی فریزر است.
-
روش تست: سنسور را خارج کنید. در دمای ۲۵ درجه سانتیگراد، مقاومت آن باید حدود ۱۰ کیلو اهم ($10k\Omega$) باشد.
۶. ارور Er rS (Refrigerator Sensor)
مربوط به سنسور دمای داخل کابین یخچال است.
۷. ارور Er dS (Defrost Sensor)
این سنسور به لولههای اواپراتور چسبیده و دمای دقیق کویلها را به برد گزارش میدهد تا زمان پایان دیفراست مشخص شود.

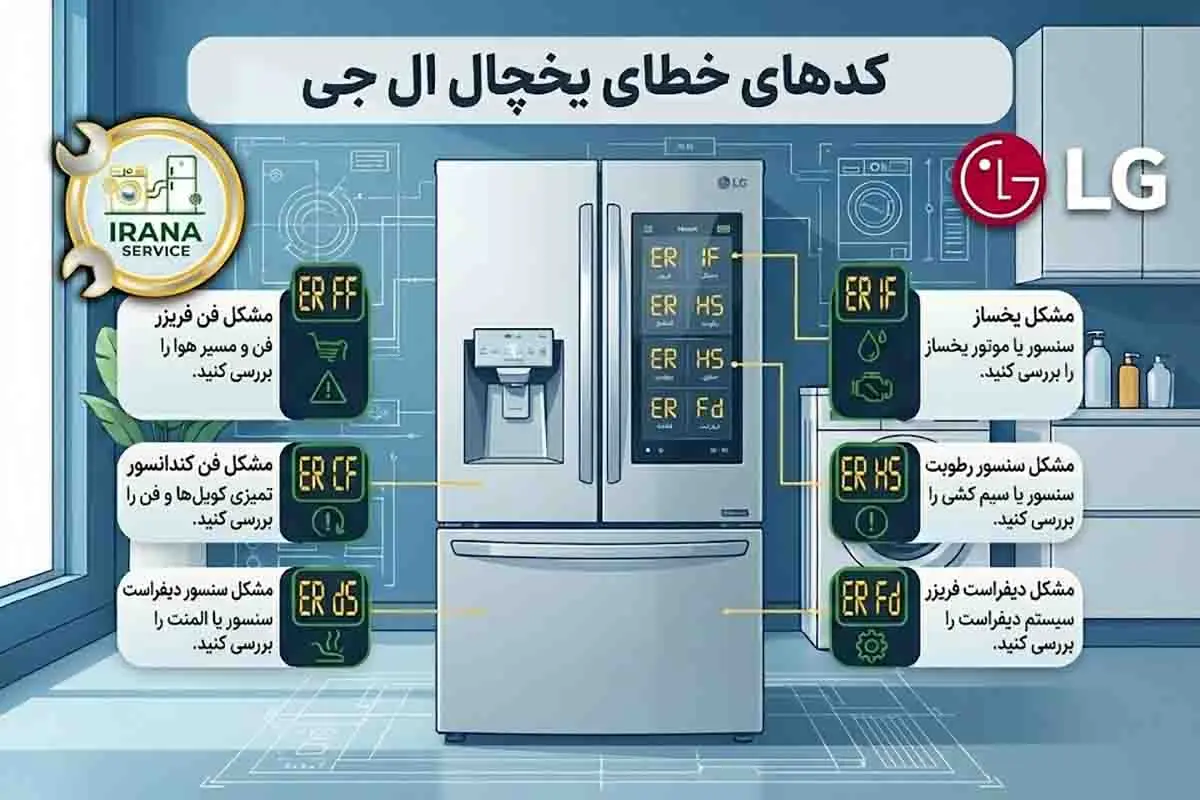

لیست کدهای خطای یخچال ال جی (LG Error Codes)
در جدول زیر، تمامی ارورهای یخچال ال جی به همراه علت و قطعه معیوب لیست شدهاند:
| کد خطا (روی نمایشگر) | شرح فنی نقص | قطعه مشکوک اصلی | راهکار تعمیراتی |
| Er FS | سنسور فریزر (Freezer Sensor) | سنسور NTC / سیمکشی | تست اهم سنسور (۱۰kΩ) |
| Er rS | سنسور یخچال (Refrigerator Sensor) | سنسور NTC / سوکت | بررسی اتصال سوکت روی برد |
| Er dS | سنسور دیفراست (Defrost Sensor) | سنسور اواپراتور | تعویض سنسور دیفراست |
| Er dH | نقص در هیتر دیفراست | المنت / ترموفیوز / برد | تست پیوستگی مدار گرمایش |
| Er FF | فن فریزر (Freezer Fan) | موتور فن / یخزدگی | بررسی فیزیکی فن و ولتاژ |
| Er CF | فن کندانسور (Condenser Fan) | فن پشت دستگاه | تمیز کردن گرد و غبار و تست فن |
| Er IF | فن یخساز (Ice Maker Fan) | فن BLDC یخساز | بررسی گرفتگی کانال هوا |
| Er CO | خطای ارتباطی (Communication) | کابل رابط دیسپلی | چک کردن سیمهای بالای لولا |
| Er GF | فلومتر آب (Flow Meter) | سنسور جریان آب | بررسی فشار آب و سنسور |
| Er It | سنسور یخساز (Ice Maker Kit) | یونیت یخساز | تست یخساز و سنسور آن |
| Er HS | سنسور رطوبت (Humidity Sensor) | سنسور روی درب | تعویض سنسور رطوبت |
| Er SS | سنسور کشوی Pantry | سنسور کشوی میوه | بررسی اتصالات کشو |
عیبیابی پیشرفته و نکات تجربی
۱. تفاوت ارور dH با F dH
در برخی مدلها ارور dH به صورت F dH نمایش داده میشود که نشان میدهد دیفراست در بخش فریزر (Freezer Defrost Heater) خراب است و r dH مربوط به دیفراست یخچال است. تشخیص صحیح این دو از باز کردن اشتباه قابها جلوگیری میکند.
۲. رفع ارور Er CO (Communication Error)
این ارور زمانی رخ میدهد که برد اصلی نمیتواند با برد نمایشگر ارتباط برقرار کند.
-
علت شایع: قطع شدن سیمهای داخل لولای درب (معمولاً درب سمت چپ در مدلهای ساید) به دلیل باز و بسته شدن زیاد.
-
راهکار: پوشش پلاستیکی بالای لولا را باز کنید و کانکتورها را بررسی کنید. معمولاً سیمها در این ناحیه دچار کشیدگی یا پارگی میشوند.
۳. نحوه ریست کردن یخچال ال جی
بسیاری از ارورهای لحظهای با ریست کردن برطرف میشوند. برای این کار:
-
دوشاخه یخچال را از پریز بکشید.
-
حداقل ۱۵ دقیقه صبر کنید تا خازنهای برد تخلیه شوند.
-
مجدداً دستگاه را به برق بزنید.
سوالات متداول (FAQ)
- آیا ارور Er FF همیشه به معنی سوختن فن است؟
خیر. در ۵۰ درصد موارد، تجمع بیش از حد برفک و یخ در اطراف اواپراتور باعث گیر کردن پروانه فن میشود. در این حالت با یخزدایی دستی (خاموش کردن دستگاه به مدت ۲۴ ساعت)، مشکل موقتاً حل میشود اما باید سیستم دیفراست بررسی شود. - هزینه رفع ارور Er dH چقدر است؟
هزینه بستگی به قطعه معیوب دارد. اگر فقط ترموفیوز سوخته باشد هزینه کمتری دارد، اما اگر المنت یا برد اصلی آسیب دیده باشد، هزینه تعمیرات بالاتر خواهد بود. - چرا یخچال ال جی ارور نمیدهد اما خنک نمیکند؟
سیستم عیبیاب هوشمند فقط خرابیهای الکترونیکی (سنسور، فن، هیتر) را تشخیص میدهد. مشکلاتی مانند نشت گاز یا ضعیف شدن کمپرسور که مکانیکی هستند، معمولاً کد خطای مستقیمی ندارند و باید توسط گیج فشار سنجیده شوند.
جمعبندی نهایی
ارورهای یخچال ال جی زبان گویای دستگاه برای حفاظت از خود هستند. بنابراین، این کدها زنجیروار به هم متصلاند. توصیه میشود در صورت مشاهده هرگونه خطا، ابتدا دستگاه را ریست کنید و در صورت تکرار، با استفاده از مولتیمتر قطعات را تست نمایید. اگر تجربه کار با برق فشار قوی را ندارید، حتماً از متخصصین کمک بگیرید، زیرا ولتاژهای موجود در مدار دیفراست و برد اینورتر خطرناک هستند.
